En el diseño de un sistema de refrigeración, cada componente tiene una misión vital, pero pocos son tan incomprendidos como el receptor de líquido. Frecuentemente visto como un simple "tanque de almacenamiento", este componente es, en realidad, el regulador dinámico de la carga de refrigerante y el protector principal de la etapa de expansión.
Desde el Centro de Entrenamiento RGC, analizamos por qué un receptor de líquido bien dimensionado no es opcional, sino una pieza de ingeniería obligatoria para sistemas que buscan estabilidad y longevidad.
1. El Concepto del "Sello de Líquido"
La función primordial de un receptor de líquido es garantizar que a la entrada de la válvula de expansión llegue 100% líquido subenfriado.
El problema del flash gas: Si el refrigerante sale del condensador y contiene burbujas de vapor (flash gas) debido a fluctuaciones en la temperatura ambiente o carga térmica, la válvula de expansión perderá drásticamente su capacidad. Una mezcla de gas y líquido provoca una alimentación errática del evaporador.
La solución RGC: El receptor actúa como un decantador natural. Por gravedad, el líquido se acumula en el fondo y es succionado por el tubo de inmersión, asegurando que solo la fase líquida pase hacia la línea de líquido, independientemente de lo que suceda en el condensador.
2. ¿Por qué es obligatorio en sistemas con Válvula de Expansión (VET)?
A diferencia de los sistemas con capilar o de orificio fijo, donde la carga de refrigerante es crítica y constante, los sistemas con VET son dinámicos.
Cuando la carga térmica en el evaporador disminuye, la VET cierra su orificio. ¿A dónde va ese refrigerante excedente que el condensador sigue enviando? Sin un receptor, el líquido comenzaría a inundar el condensador, reduciendo su área efectiva de transferencia de calor y elevando peligrosamente la presión de descarga.
Función de búfer: El receptor de líquido RGC permite que el sistema "respire". Almacena el refrigerante que el evaporador no necesita en momentos de baja carga y lo libera instantáneamente cuando la VET se abre por un aumento de temperatura. Es, literalmente, el pulmón del lado de alta.
3. Operación de Pump Down: Mantenimiento y Seguridad
Un sistema profesional debe permitir reparaciones sin perder la carga de refrigerante. El receptor de líquido es el protagonista del procedimiento de Pump Down.
Al cerrar la válvula de salida del receptor, el compresor succiona todo el gas del lado de baja y lo comprime dentro del receptor y el condensador.
Ventaja Técnica: Esto permite cambiar un filtro secador, limpiar un orificio de expansión o incluso intervenir el evaporador sin necesidad de recuperar el gas en cilindros externos o simplemente utilizar el Pump Down como método de apagado para evitar la migración de líquido al cárter del compresor. Los receptores RGC están diseñados con volúmenes calculados para albergar la carga total del sistema de manera segura, respetando siempre el factor de llenado del 80% por seguridad termodinámica.

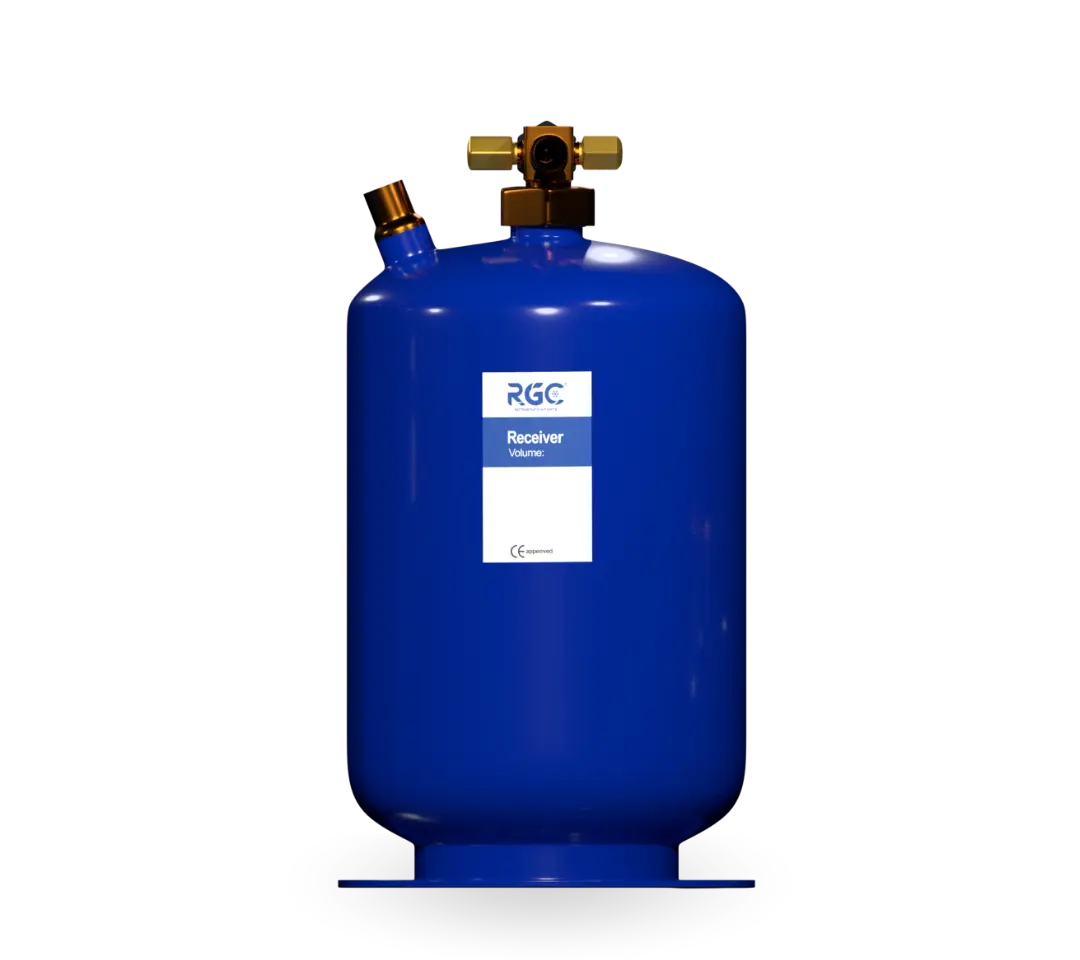

4. Criterios de Calidad: La Ingeniería detrás de un Receptor RGC
No todos los receptores son iguales. Para que un recipiente de presión sea fiable en 2026, debe cumplir con estándares estrictos que nosotros en RGC aplicamos rigurosamente:
Certificación y Marcado CE: Nuestros receptores cuentan con el marcado CE, lo que certifica que el diseño y la fabricación cumplen con las normativas de seguridad, salud y protección ambiental de la Unión Europea. Para el técnico, esto es la garantía de que el componente ha superado pruebas de presión destructivas y de fatiga de materiales de nivel internacional.
Resistencia Mecánica: Fabricados con acero de alta resistencia y soldaduras certificadas para soportar presiones de diseño superiores a las de los refrigerantes de alta presión.
Recubrimiento Anticorrosivo: Al estar expuestos a la intemperie en la unidad condensadora, nuestros receptores cuentan con pintura electrostática de alta resistencia para evitar la corrosión prematura que debilita las paredes del tanque.
