En el corazón de cada sistema de refrigeración, existe un componente que soporta el "estrés" de cada arranque y parada del compresor: el contactor. Aunque a menudo se ve como un componente simple, una selección incorrecta es la causa principal de fallas por contactos soldados, bobinas quemadas o, peor aún, daños costosos por un compresor quemado.
Como técnico, tu objetivo no es solo que el equipo encienda, sino que el equipo sea fiable y duradero. En esta guía técnica, desglosamos los criterios esenciales para que selecciones el contactor correcto para cada aplicación.
1. Propósito Definido (DP) vs. Propósito General: ¿Cuál elegir?
En refrigeración comercial y aire acondicionado, es muy común encontrar los Contactores de Propósito Definido (Definite Purpose - DP). Pero, ¿sabes cuándo usarlos frente a uno industrial o con contactos auxiliares?

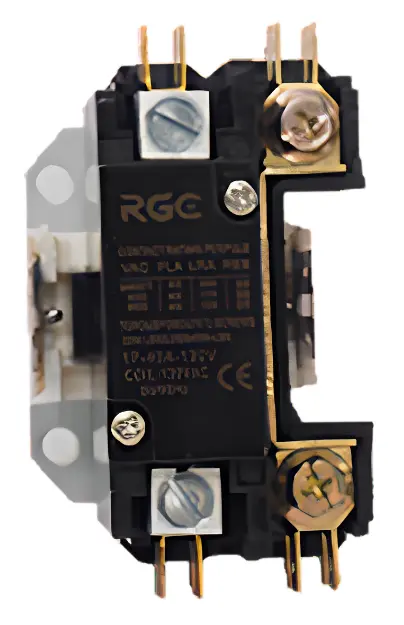

Contactores de Propósito Definido (DP): Están diseñados específicamente para cargas de refrigeración (compresores y motores). Son más compactos y económicos, ideales para aplicaciones donde la carga es conocida y constante. En la línea RGC, estos son los preferidos para unidades condensadoras pequeñas y aires acondicionados.

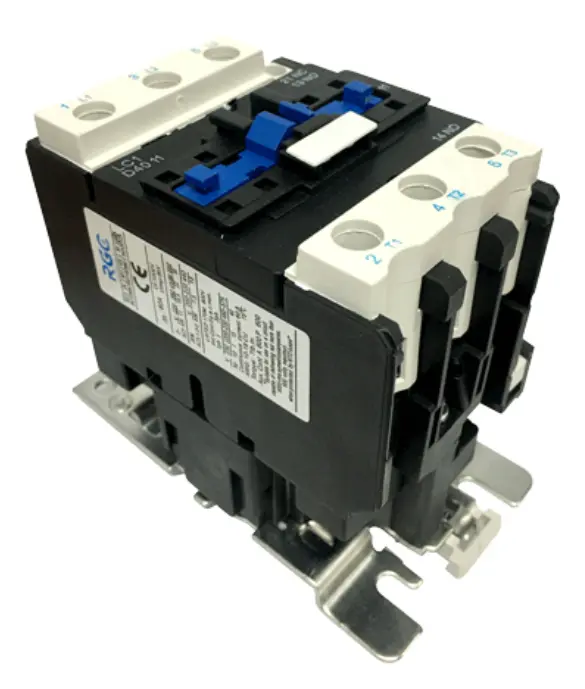

Contactores con Contactos Auxiliares (NC/NO): Estos son los "maestros de la lógica". Se utilizan cuando el sistema requiere algo más que solo encender un motor.
- NO (Normalmente abierto): Se cierra cuando el contactor se energiza. Útil para enviar una señal de retroalimentación a un controlador o encender una luz piloto de "equipo en marcha".
-NC (Normalmente cerrado): Se abre cuando el contactor se energiza. Es vital para realizar enclavamientos (interlocks) de seguridad, evitando que dos componentes que no deben funcionar al mismo tiempo (como el compresor y las resistencias de deshielo) se activen simultáneamente.
2. El Amperaje: No te dejes engañar por los números
El error más común es seleccionar un contactor basándose únicamente en los HP del motor. En refrigeración, debemos mirar la ficha técnica del compresor y entender dos conceptos clave:
FLA / RLA (Full Load Amps / Rated Load Amps): Es la corriente de trabajo continuo. El contactor debe tener una capacidad nominal que supere siempre este valor. Una regla de oro profesional es dejar un margen de seguridad del 20%.
LRA (Locked Rotor Amps): Es la corriente de arranque. Los contactores están diseñados para soportar este pico momentáneo, pero si seleccionas un contactor muy ajustado al RLA, el arco eléctrico generado por el LRA terminará carbonizando los contactos prematuramente.
3. La Bobina: La importancia del voltaje de control
Antes de instalar, verifica el voltaje de la bobina de mando. Un contactor con bobina de 24V conectado a un circuito de 110V o 220V se quemará instantáneamente. La línea RGC ofrece versatilidad en voltajes de bobina para adaptarse a sistemas de bajo voltaje como tradicionalmente en aire acondicionados comerciales (24 VAC) o sistemas que utilizan el mismo voltaje de potencia para el control (110 o 220 VAC).
4. Señales de alerta: ¿Cuándo es momento de cambiarlo?
Un técnico preventivo no espera a que el contactor falle. Debes inspeccionar:
Hollín o quemaduras en la carcasa: Señal de arcos eléctricos excesivos por contactos desgastados.
Zumbido excesivo: Indica suciedad en el núcleo magnético o una bobina debilitada.
Caída de tensión entre contactos: Si mides una diferencia de voltaje significativa entre la entrada y la salida del contactor mientras está cerrado, los contactos tienen una resistencia alta y el contactor debe reemplazarse.
